Самодельный магнитофон

[Gefest]

Долго подбирался к этому проекту, наконец, идея дозрела до воплощения пока в пластмассе.
3Д-модель ЛПМ:

Обратная сторона ЛПМ:

Предполагаемый внешний вид в корпусе:

Магнитофон предполагается стереофонический, четырёхдорожечный с реверсом (переключение на реверс ручное), три скорости движения ленты - 4,75-9,5-19. Максимальный диаметр катушки - 13 см. Расположение катушек аксиальное, нижняя катушка несъёмная. ЛПМ трёхмоторный (двигатели постоянного тока), привод тонвала и подкатушечников - пассиковый. Питание от сети либо от 3х18650.
Начал макетирование:

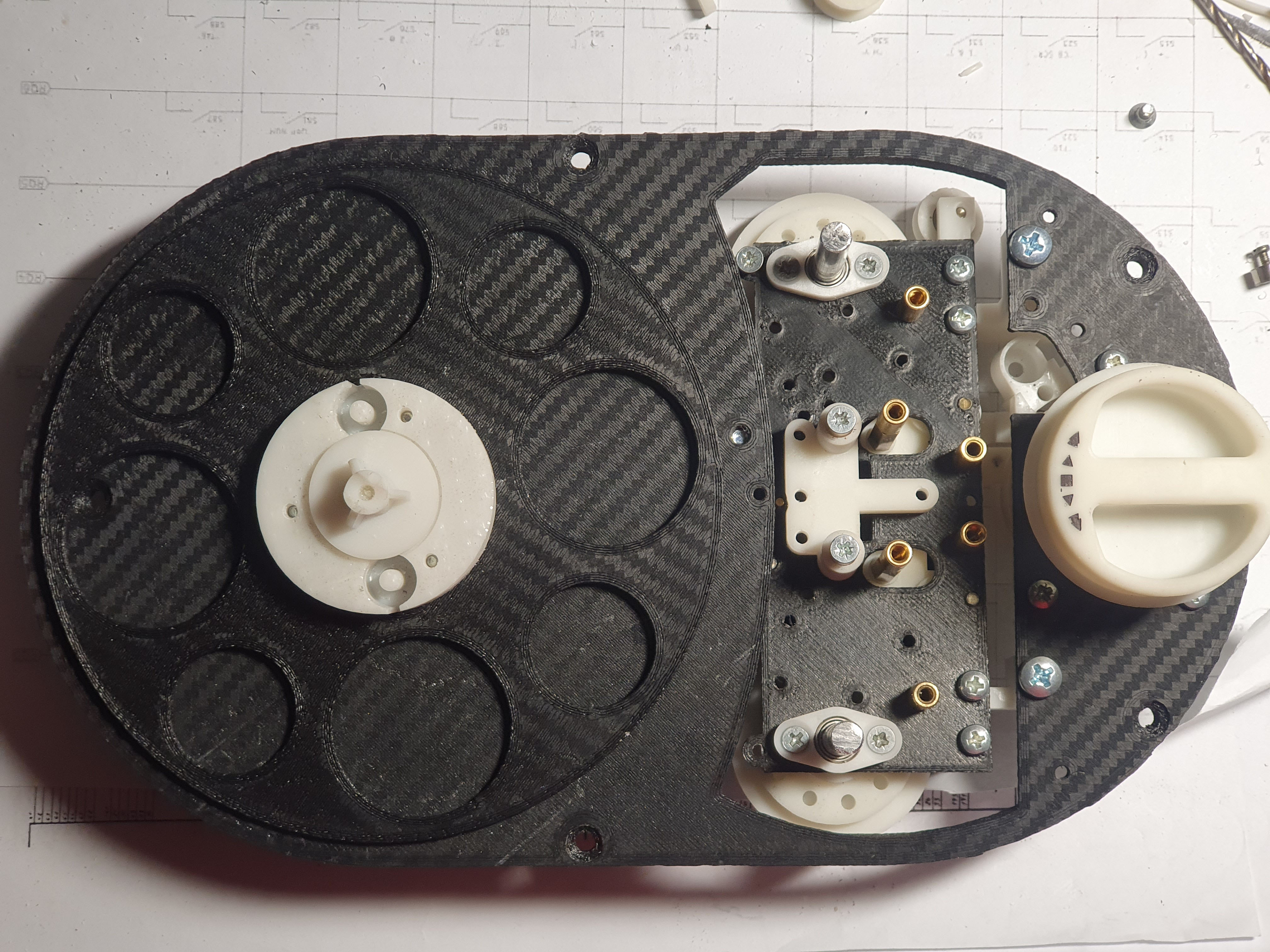

Обратная сторона ЛПМ:

Узел подкатушечников собрался без проблем, всё крутится-вертится. Заказал токарю тонвалы, на днях получу их и продолжу сборку.

[bl-bl-bl]

закрытый тракт да еще и три головы???

[Gefest]

bl-bl-bl, нет, закрытого тракта нет. Один тонвал на рабочий ход, второй на реверс. Из трёх голов две стирающие, посередине универсальная.

[kaka]

Один тонвал на рабочий ход, второй на реверс

то есть поставил катушку- записал или проиграл 2 стороны не переставляя...
снял...
нормальная задумка..детали маленькие сейчас..электроника много места не займёт...
удачи вам..

[Gefest]

kaka, спасибо!
Места под схему вроде достаточно.

[Blackbird]

ну вообще - нечто подобное я вынашиваю вынашиваю но рукопоп и силов и времени никаких нет ... Только вот ну зачем 13шка то - пускай 18шка нормальная будет тогда будет не игрушка а вполне аппарат

[admin]

Gefest,

[kent300]

интересно необычный аппарат будет, успеха вам . любопытно увидеть собранным в действии

[Алекс бабай]

пускай 18шка нормальная будет тогда будет не игрушка а вполне аппарат

Да че там мелочиться ? Надо малыша сразу под 22 - е конструировать.

[Gefest]

Blackbird, под 18шки в хозяйстве имеются аппараты. :-)))
admin, kent300, спасибо, коллеги!

[FRGEORG]

Приветствую. Алексей. Интересный проект. Желаю удачи в воплощении. Какую головку планируете применить ? Вспомнилась универсальная монокристаллическая 711, потом монокристаллическая 4-х зазорная Магнетоновская тоже, но они были только воспроизводящие. Если не гнаться за совместимостью записей, то можно найти тифло стеклоферритовые и с ними поэкспериментировать. У себя посмотрю в запасах. Может что - нибудь Вам найду на опыты. Творческих успехов . С уважением Юрий.

[Gefest]

FRGEORG, лежат несколько универсальных головок от каких-то второклашек, применю одну из них. Сначала думал, как в предыдущем проекте, использовать голову от восьмитрекового магнитофона, благо в запасах есть пара голов Нортроникс. Тогда не пришлось бы воротить механизм вертикального смещения головы при реверсе. Но потом решил использовать отечественную голову, их проще добыть. Если сможете чем поделиться, буду очень благодарен! А вот стирающих четырёхдорогих стерео голов в запасах что-то не оказалось, придётся покупать. :-)) К счастью они особо никому не нужны, и на авито их полно занедорого.

[Blackbird]

Кстати я так и не понял из картинок как у вас пленка будет переходить "с этажа на этаж"

[Gefest]

Blackbird, блок головок наклонён на 6 градусов. :-))

[Blackbird]

Blackbird, блок головок наклонён на 6 градусов. :-))

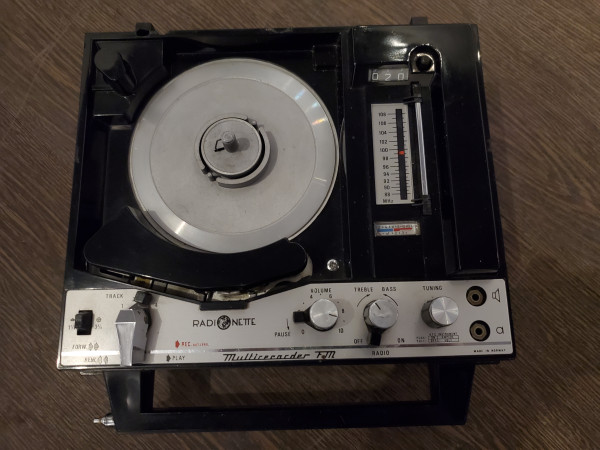

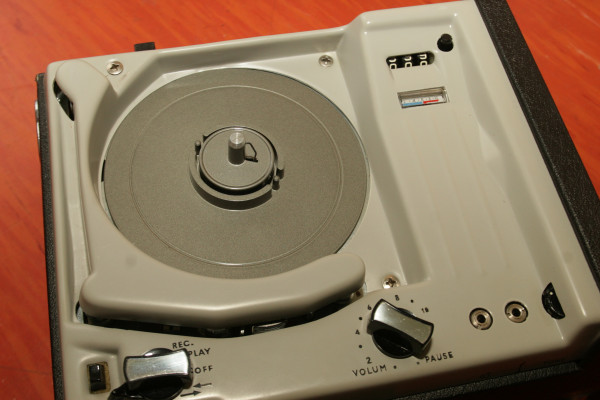

Ыыы как в радионетте значит - интересно как там пленка не коробиться ..

[Nogood]

интересно необычный аппарат будет

Он уже был и не один

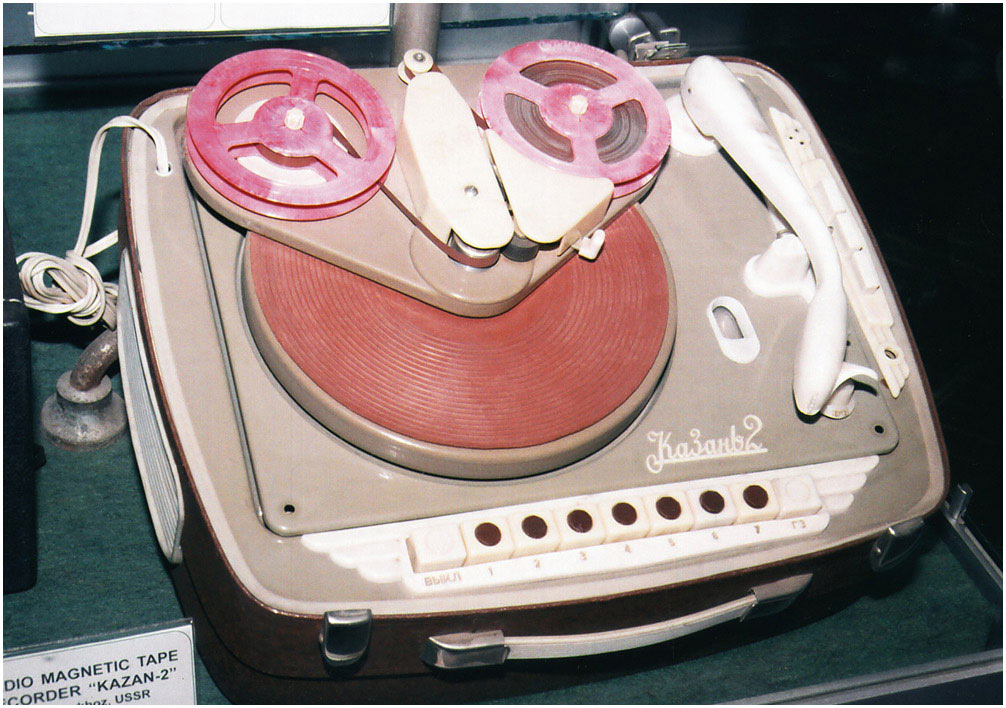

1957

1959

[Blackbird]

Он уже был и не один

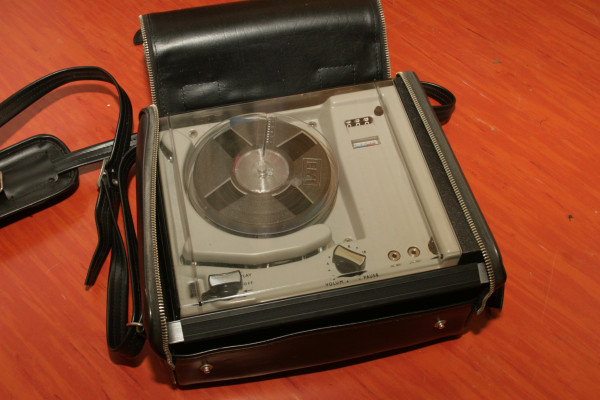

То что в 1957 там тонвала не было и стабильной скорости . У казани катушки не одна над другой на одной оси . Тут уже близко к радионетте ЛПМ но это было много позже - да и суммарные габариты были очень не очень а тут все компактно

[kent300]

Он уже был и не один

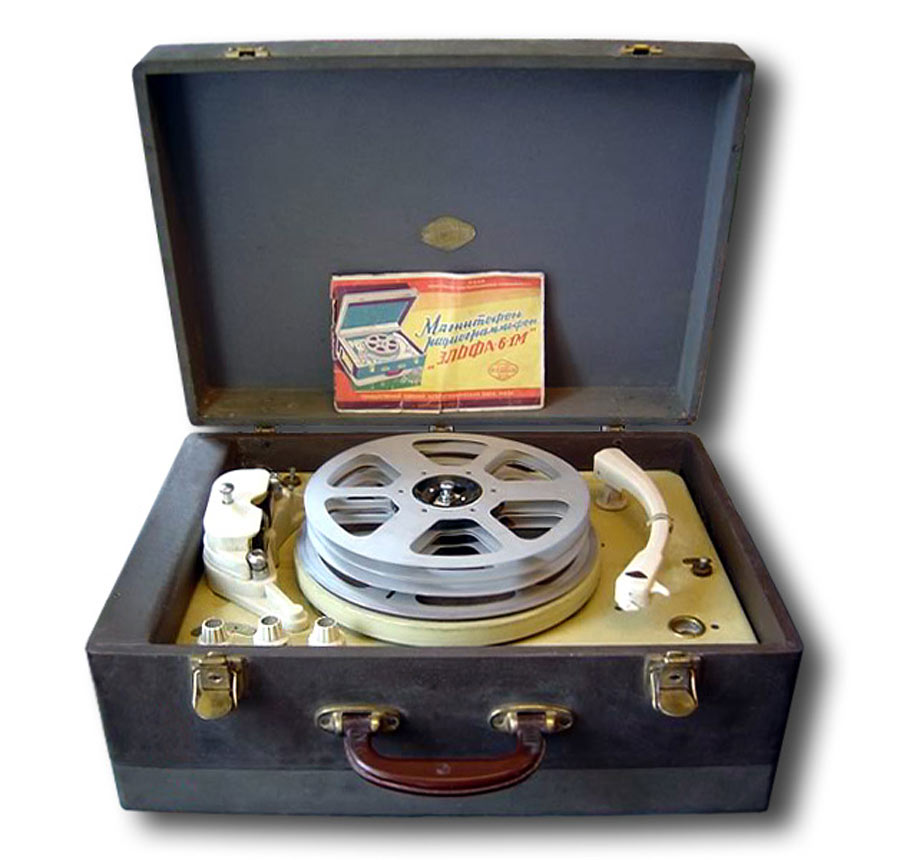

это все заводские, а то самоделка .

[kent300]

[Gefest]

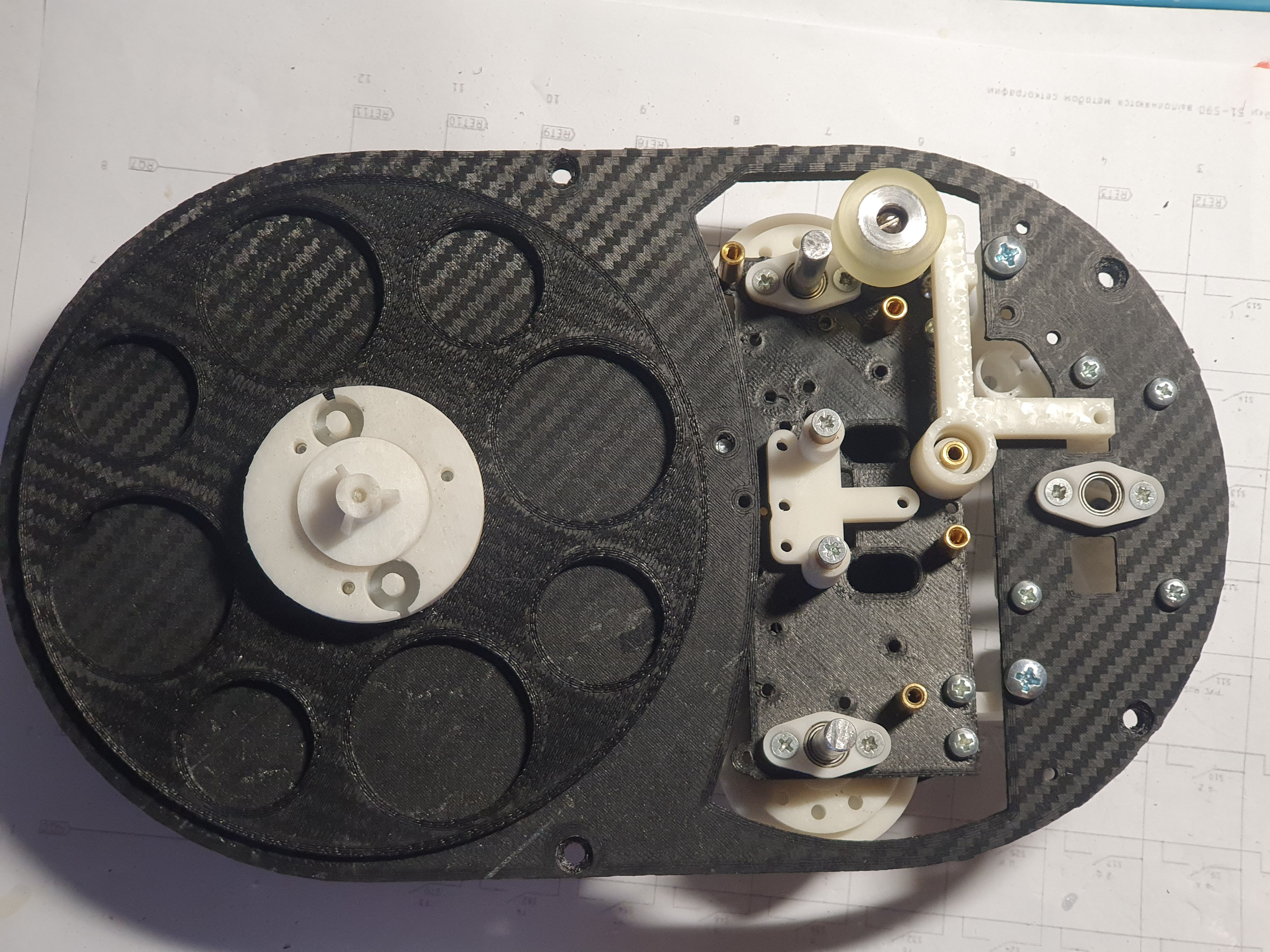

Поставил макеты тонвалов, так же примерил рычаг прижимного ролика и механизм вертикального перемещения головки:

Прижимные ролики будут от Ритма-репортёра.

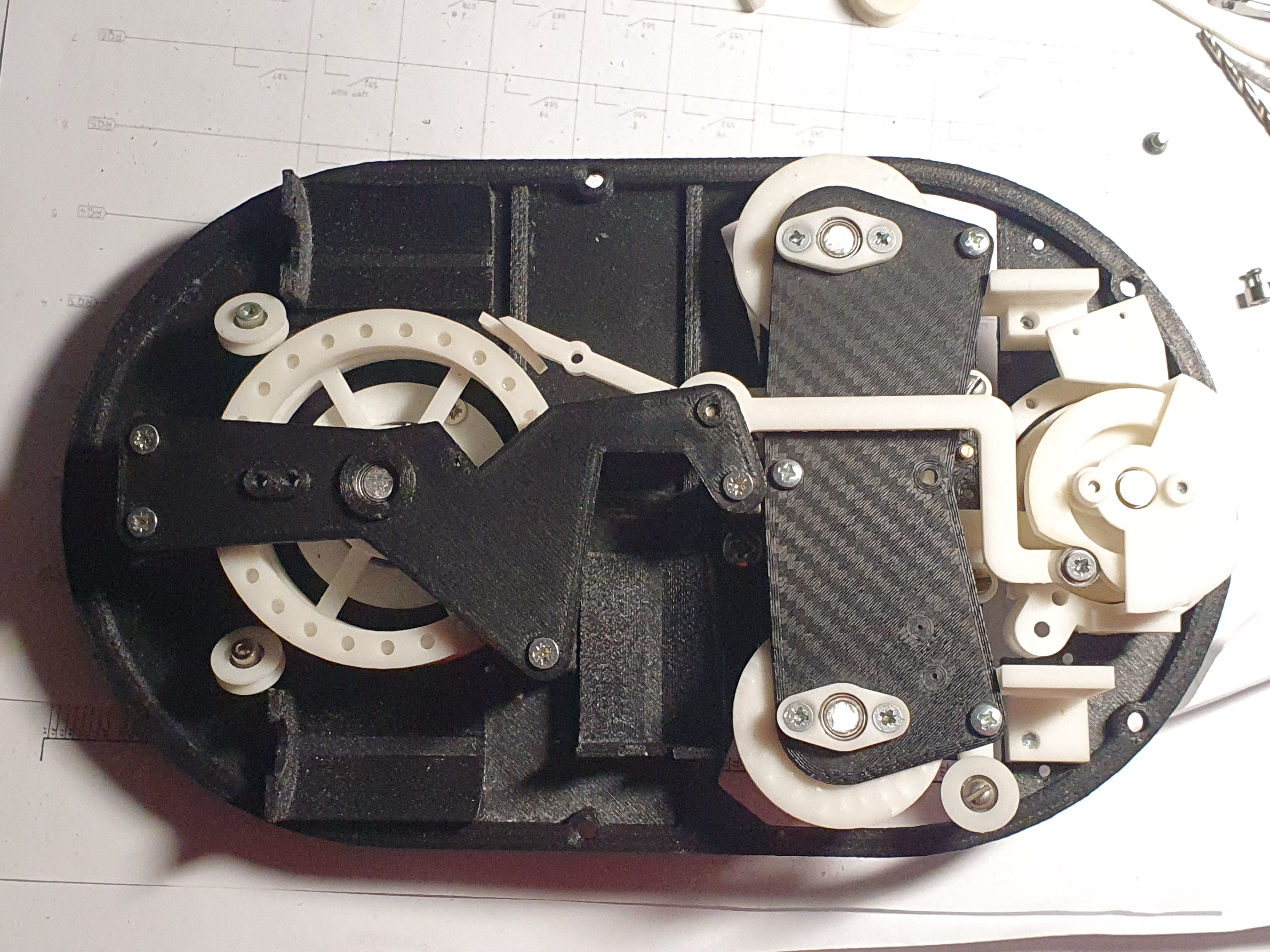

По итогам макетирования пришлось немного доработать механизм отвода ленты при перемотке и механизм вертикального перемещения головки. Потихоньку подхожу к переключателю режимов работы.
kent300, гы, фотки аппаратов из моей коллекции. :-)

[Ewgen227]

3Д-модель ЛПМ

Если не секрет - в каких программах сделано?

[Gefest]

Ewgen227, 20-й Solid Works.

[Gefest]

Собрал переключатель режимов, после исправления нескольких ошибок всё щёлк-щёлк. Тормоз тормозит, лента отводится, держатель универсальной головки смещается вверх-вниз, прижимные ролики подводятся-отводятся. Засим механизм на время откладываю в сторону до прибытия подшипников 5х10х4 и 390-х моторов.

[eddddy]

успехов в начинании!
и по меньше мин и граблей на пути к цели желаю :)

[bl-bl-bl]

я правильно понимаю, что в пластике только более-менее действующий макет? в итоге что будет - файлы для самостоятельного изготовления?
