Ищу даташит на драйвер IG00137

[e2-e4]

Ищу даташит на драйвер IG00137 или IG00136.
Заранее благодарен!
-

[!Neofit]

Фото и место применения могли бы облегчить поиски.

[Shurup4ik]

Это он?

[e2-e4]

Фото и место применения могли бы облегчить поиски.

Увы, мне они поиски не облегчили... с учётом того, что половина интернета сейчас недоступна.
Это драйвер стрелочных индикаторов.
-
Shurup4ik, он самый. Оно конечно, было бы правильней написать «схему», а не даташит, но он идёт как единый модуль.
Кстати, а по какому запросу на этом сайте вылезла эта картинка?
Пытался найти её поиском там же, но ничего не вылезло.
-

[Shurup4ik]

e2-e4, Здесь пишут, что может помочь пропайка.

[Oleg456]

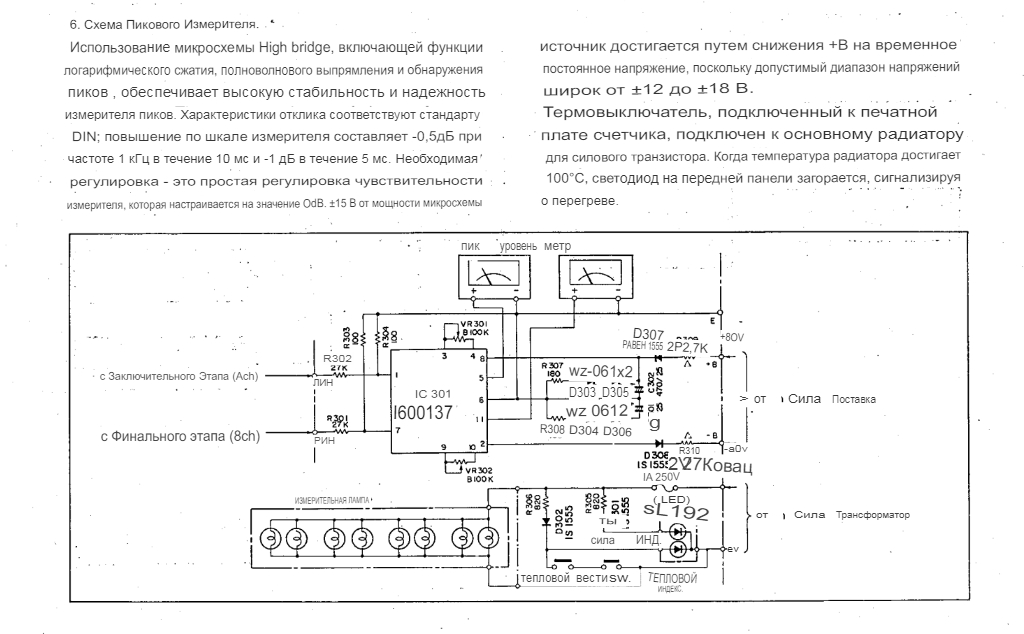

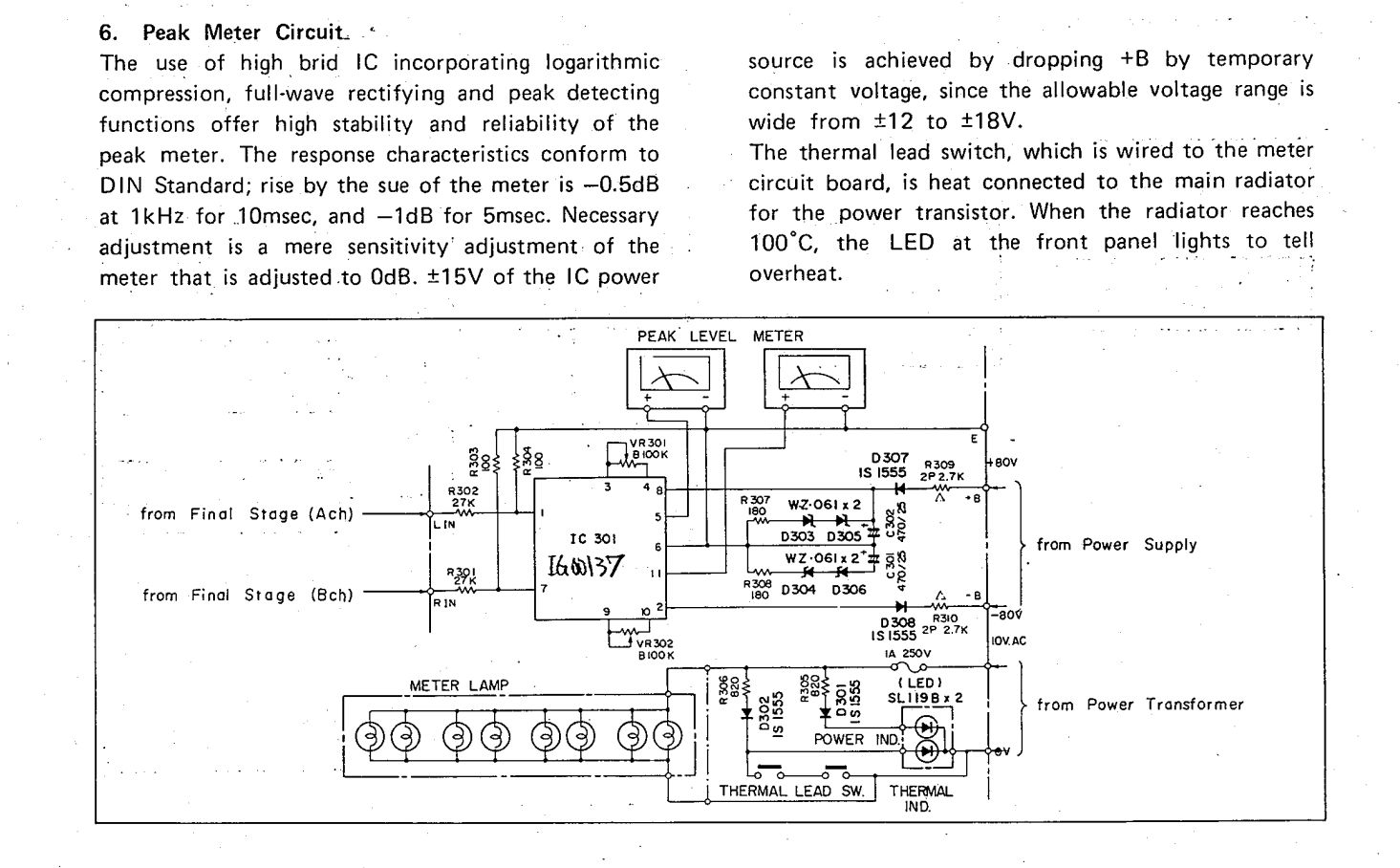

Вот схема применения этой микрухи IG00137 в ямахе и машинный перевод текста.

[e2-e4]

Shurup4ik, В моём случае пропай не поможет... какой-то элемент деградировал.
В любом случае благодарю за ссылку, для общего ознакомления будет полезно
-
Oleg456, это не микросхема, а модуль. Ну а как он подключается есть в любом SM аппарата где он применяется,
в том числе и в том, что у меня на столе. Мне нужна схема этого модуля, а не как он подключается.
Но всё-равно, благодарю за участие.
-

[Oleg456]

это не микросхема, а модуль

Так на ней написано IC301, так же микрухи у них обозначаются, а не модуля.

[e2-e4]

Всё ещё ищу схему на драйвер IG00137 или IG00136.
Могу, конечно, и сам срисовать, но уж больно лениво отколупывать полкило застывшего эпоксидного компаунда...
-

[Shurup4ik]

Так сильно застыл, что не отколупать?
Там два канала одинаковых.
Артем видимо отколупал

[e2-e4]

Так сильно застыл, что не отколупать?

На совесть сделано, опасаюсь повредить.
Но когда припрёт, то придётся.

Там два канала одинаковых.

Ну это я в курсе

Артем видимо отколупал

Знаю я этого Артёма, общался с ним. Только он не отколупывал,
у него IG00137, а у меня IG00136 - залит полностью, и снизу тоже.
-

[Shurup4ik]

Получите IG00136

[e2-e4]

Shurup4ik, не могу получить... у меня этот сайт не открывается.

P.S. Сейчас попробую зайти через заднюю дверь.
-

[Oleg456]

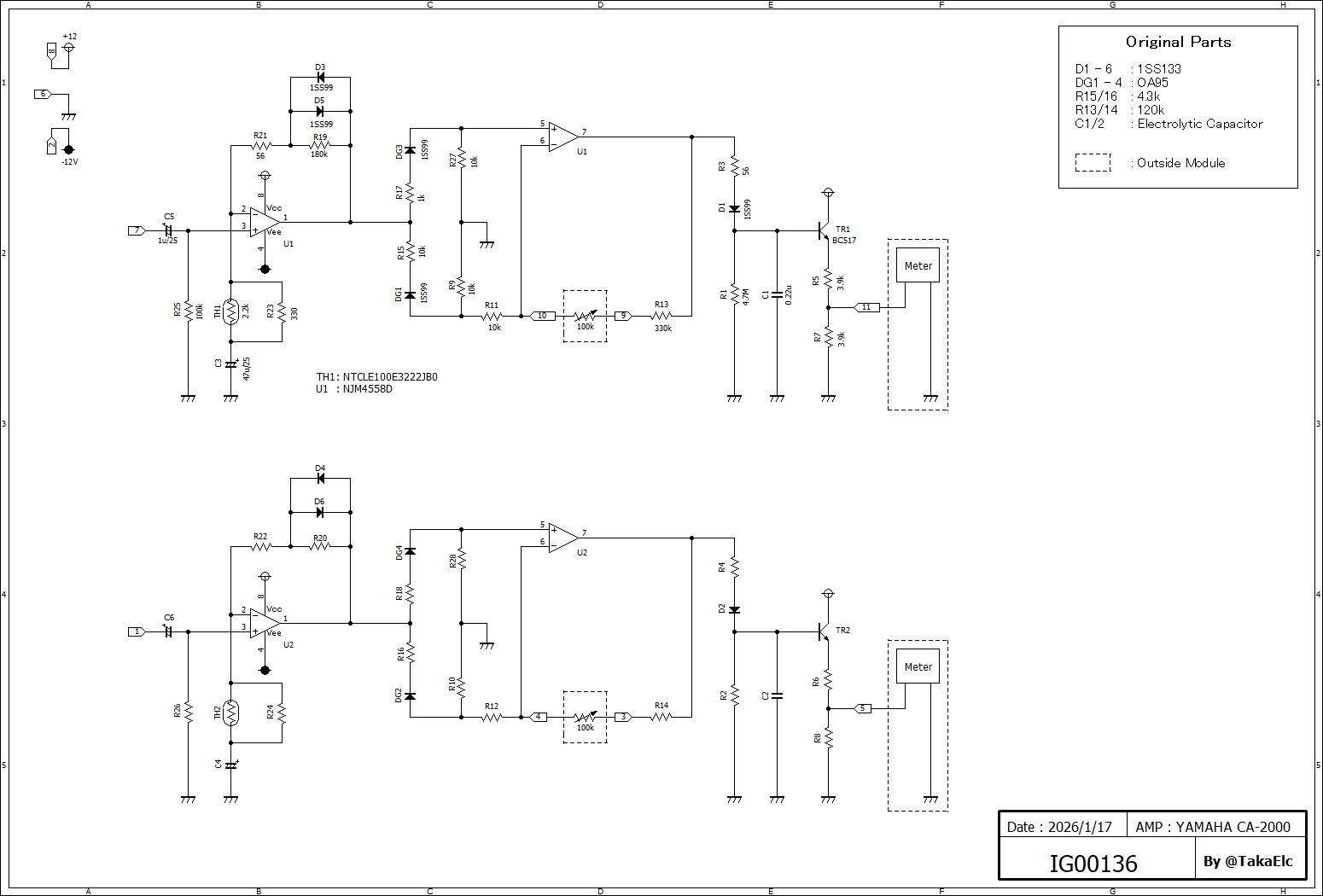

Вот схема, где какой то японец пытался улучшить этот модулек IG00136, не меняя схемы, а просто изменив номиналы не которых деталей. Старые номиналы указанны вверху. Он же продает печатки для этих плат.

[e2-e4]

Oleg456, всё-таки удалось зайти хоть и через заднюю дверь
Да, можно было бы купить у него платы, тем более он выводы делает в монтажный размер,
но за морем телушка полушка, да рубль перевоз
Ещё раз спасибо!

P.S. Кстати, убедились что это всё-таки не микросхема, а модуль?
-

[Shurup4ik]

Да, можно было бы купить у него платы

У Артёма похоже платы тоже заказные.
Схема есть, попросить его сделать?

[Oleg456]

P.S. Кстати, убедились что это всё-таки не микросхема, а модуль?

Да уж, надо было картинки сначала посмотреть этого чуда буржуйской мысли, а то понадеялся на обозначения принятые на схемах.

[e2-e4]

У Артёма похоже платы тоже заказные.

Однозначно заказные, и собраны полностью на SMD.

Схема есть, попросить его сделать?

Если не затруднит.

Да уж, надо было картинки сначала посмотреть этого чуда буржуйской мысли,

Я с таким чудом буржуйской мысли уже не первый раз сталкиваюсь
Особенно они любят заливать блоки преобразователя напряжения в инверторных бензогенераторах.
Сплошные мучения их расковыривать, благо они там не эпоксидкой заливают, а что-то типа гудрона.
В сварочниках тоже сплошь и рядом такие же "сюрпризы"... ну там это хоть вполне оправдано.

а то понадеялся на обозначения принятые на схемах.

Обозначения на схеме или в чертеже - это вообще отдельная тема... особенно у китайцев.
-
