Я с касетным плейером хожу, когда не за рулём. Но я не молодёжь под полтос, да плееру лет 30

idiantm писал(а): Пт июн 12, 2026 11:34 pm Переводя это всё в "ручной режим" можно запустить ЛПМ( не все конечно).

в ручном режиме стартует и работает. На плате видно, что пожводящие провода паялись. Судя по всему неправильно.

FEDGEN писал(а): Пт июн 12, 2026 10:30 pm в каком состоянии пружина подпружинивания

не знаю почему фото не открывается.... Но даю 110% гарантии, что по механике все в норме. Я эту механику неделю выводил. Принудительно запускается воспроизведение.

Такой приём- при пуске принудительно прижать магнит.
Что происходит в этом случае.
Если магнитофон остановится то искать искать проблемы в управлении воспроизведением.
Микрик на наличие кассеты замкнуть для надёжности.
принудительное утапливание магнита включает подмотки. Мотор не останавливается ...

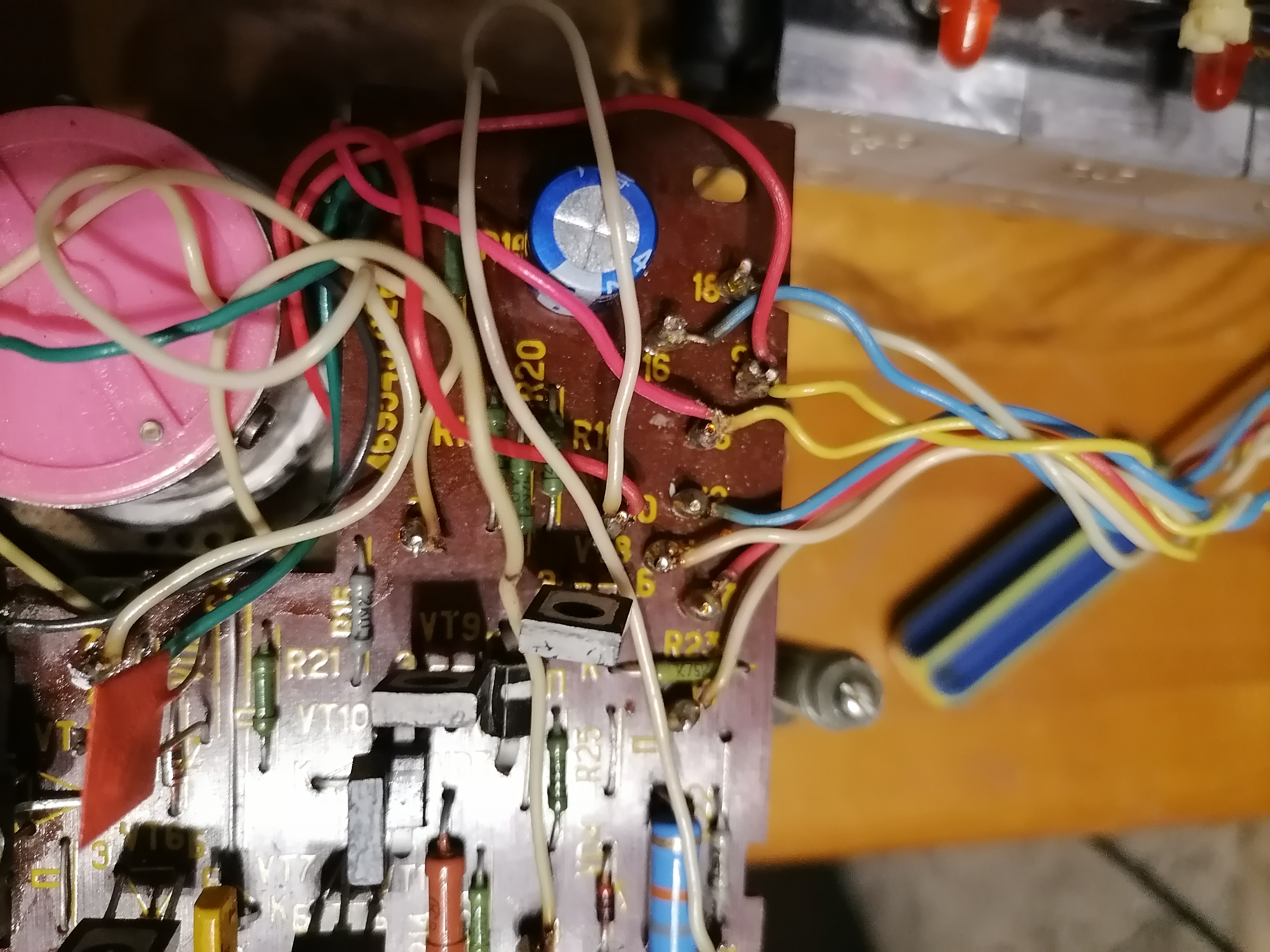

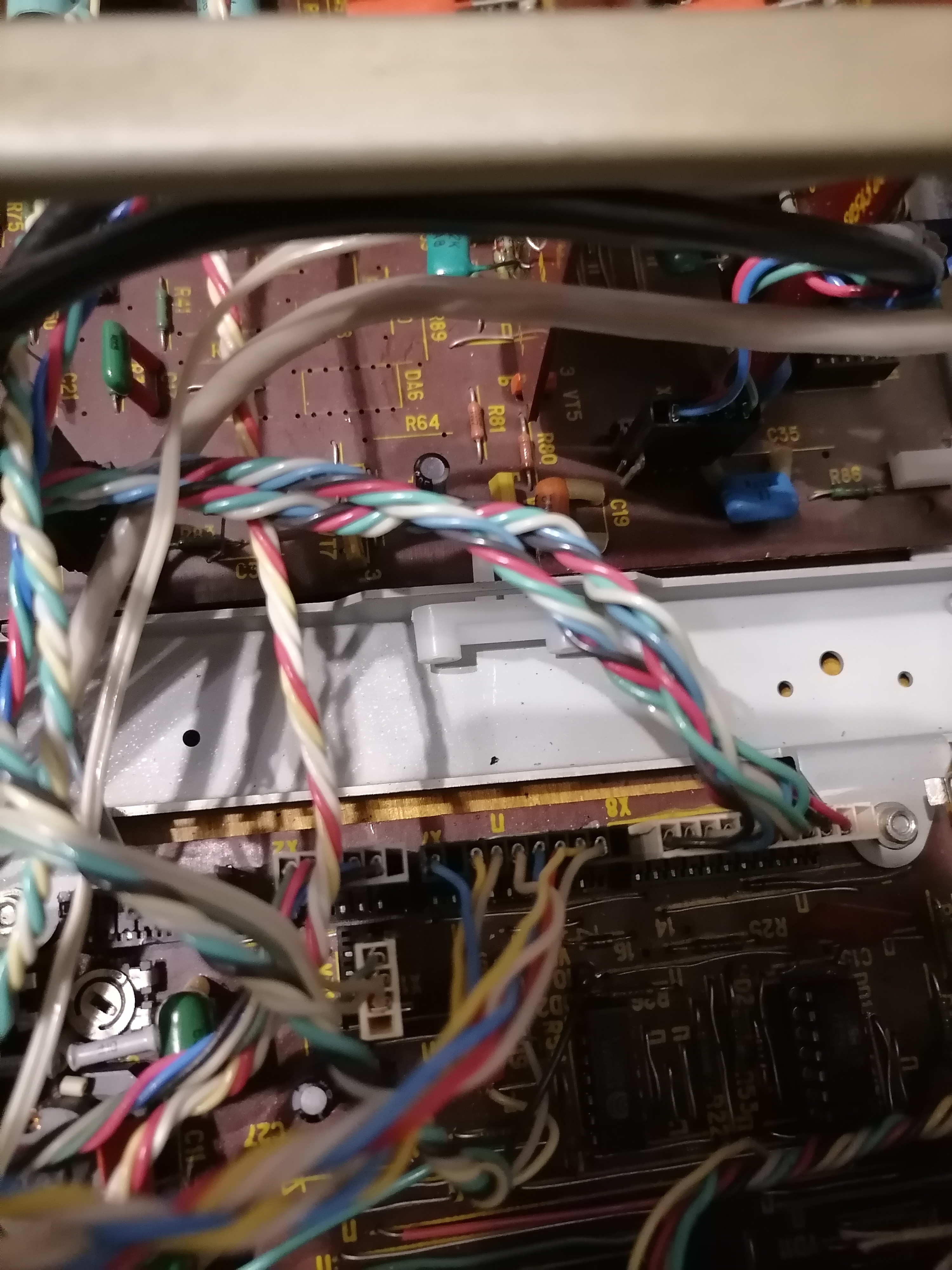

Вобщем тут такое дело... Судя по уродским пайка на плате лпм, там кто то копался и явно перепутал все подключения. Разъём х7 тоже по распиновке не соответствует схеме. Или я ошибаюсь? Но место без пина точно не там, где на схеме

Пойду мерять и думать. И не грублю я, а в ответ на хамство огрызаюсь. Я же не прошу "а ну-ка скажите мне" я гуманитарий и мне сложно даётся. Учусь. все когда-то учились. Я на юриста учился, например, сейчас интересно с электроникой азы постигать. Так что не надо на меня рычать типа "много вас таких ...

Кстати выявился разбаланс по питанию ведущего движка. На одном контакте 12 в, на втором 2. Это ведь не правильно?

В точках выхода с платы. Как микрик проверить? При открытии кассетоприемника ведущий двигатель останавливается как и положено. Получается микрик живой?

idiantm писал(а): Чт июн 11, 2026 8:06 am какой точке пропадает напряжение

на проводах идущих к магниту

при срабатывании 15 в пропадет..
прошу простить моё невежество, но если пропадёт питание на магните, то за счёт чего он удерживает соленоид? Питание на лпм по всем точкам приходит. Буду проверять плату лпм. Она не совпадает со схемами из инета но нумерации элементов и контактам. Может кто то её ...

VAR писал(а): Чт июн 11, 2026 11:12 am читайте как оно должно работать

вот за это спасибо

FEDGEN писал(а): Чт июн 11, 2026 10:57 am Может емкость сдохла

поменяны все...vt6 живой. напряжение померяю

FEDGEN писал(а): Чт июн 11, 2026 10:57 amМожет оно

это на 221-2с. общий прнцип 1, но по схемам различия....хотя этими схемами и пользуюсь. цепь управления магнитом в норме. на плате лпм все элементы исправны, обрывов и трещин нет ... не в этом ли дело?

Если магнит принудительно удерживать что происходит?

подмотка работает, т.е. воспроизведение идет, т.к. с механикой проблем нет. 15 в на магните пропадают после его срабатывании и появляются только выкл/вкл аппарата. цепь управления магнитом на плате лпм проверена и с ней все в порядке

А то ...

Магнит вернуть в исходное заводское состояние...дефекта с расположением магнита в этой деке ни когда не было. Это результат неквалифицированного ремонта колхозниками.
я в курсе. написал ведь что по механике лпм востановлен и отрегулирован.

А искали как обычно...под фонарём?
ну например схему ...

добрый день. попала в руки яуза. сделано - замена электролитов, переборка лпм с регулировкой механики (работает отлично через гужевую-ручную имитацию включения). Возникла следующая проблема - отсутствует воспроизведение. Перемотки есть. при включении воспроизведения магнит втягивает соленоид и тут ...
