Наш ответ Баллфингеру: свой магнитофон

[eddddy]

коллега с Веги поставил, на "с нуля" О003, - по его опыту работает хорошо (в плане механики).
ось даже на двух подшипниках.
сильно упрощает конструкцию.

по кривой преобразования - как я понял, она прямая, угол/напряжение.
5В / 360 град на выходе.
мне нужно 15 град. - 0,21В диапазон норм

[VeschiiOleg]

Проще посчитать по формуле Z=2пFL+Ro

Если это комплексный импеданс, то забыли множитель j.
Если это модуль импеданса, то забыли корень квадратный и возведение слагаемых в квадрат.

Да, корень из суммы квадратов. Но первом приближении сопртивление потерь можно откинуть и модуль будет равен первому слагаемому.

[eddddy]

если пишите формулу - будьте любезны, в полном виде
а то мандат профессора отнимут

[eddddy]

сопртивление потерь можно откинуть

нет в формуле никаких потерь, - она ничего об этом не знает . есть два вида сопротивления - зависящее от частоты, и не зависящее.
ничего там отбросить нельзя

[eddddy]

как на самом деле устроена вселенная

не удержусь , простите
есть у меня недалеко Пулковская обсерватория, иногда бываю.
в начале 90-х, темное голодное время, там ввели прейскурант:
- наблюдение луны в фазе 1/2 - 50р
- наблюдение луны в полной фазе - 100р
- наблюдение одиночной звезды - 1000р
- наблюдение двойной переменной - 5000р
- лекция профессора астрономии "как устроен мир - 10 000р"
- лекция богатого посетителя в малиновом пиджаке, похлопывающего по плечу профессора, с почтительным видом полследнего, - "как НА САМОМ ДЕЛЕ устроен мир - 50 000р"

иногда кажется, у нас тут последняя строчка прейскуранта

[VeschiiOleg]

уже плАчу....

Плакать не надо, надо почитать ТОЭ. Вы его любите)))

это именно генератора напряжение - константа.
вторая константа - сопротивление нижнего плеча делителя

Этоюо напряжение именно на нагрузке.

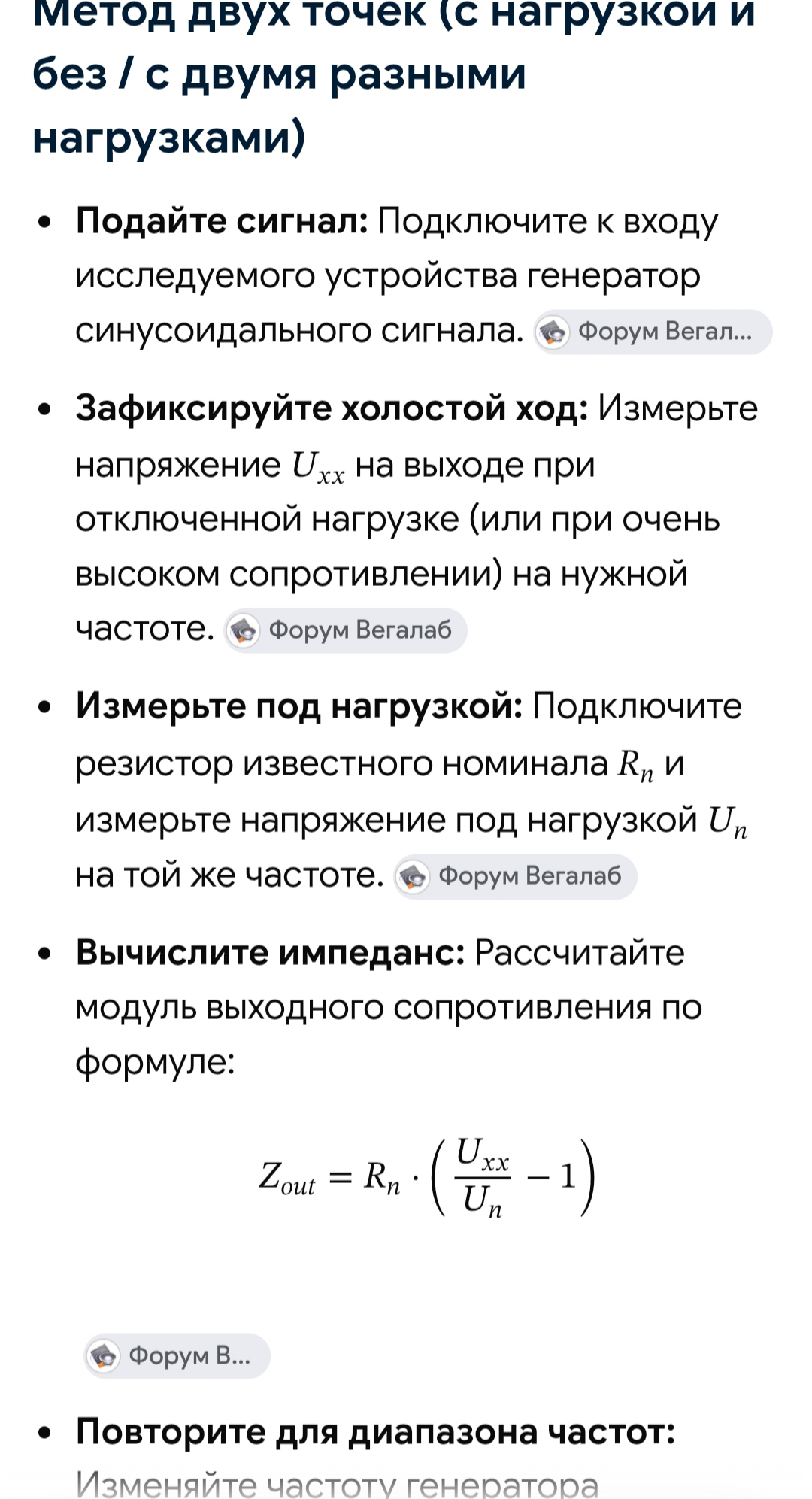

В Вашем случае мы нарушаем согласование и получаем лажу, "сажая" генератор. Почитайте внимательно метод двух нагрузок, хотя бы в сети)))))
А еще лучше соберите стенд и измерьте, а потом сравните с формулой индуктивной зависимости.

ну нет в звуковой карте ПК переменного сопротивления

А причем тут звуковая карта? О ней вообще речи не было.
Софтом можно сэмулировпюать что угодно.

200кОм никто не поставит нагрузочным - возьмите 1Ком

1кОм сопоставимо с сопротивлением головки на СЧ и много меньше сопротивления на ВЧ))))
Какие тут могут быть:

кроме условия для напряжений Rout <<< Rload

))))))
Rout у Вас это Z . Ну и еще плюс аут генератора. Оно тоже не нулевое, как Вы думаете...
Ужс...))))

[eddddy]

Плакать не надо, надо почитать ТОЭ. Вы его любите)))

вот прочитаете - поговорим, о прочитанном )))

Этоюо напряжение именно на нагрузке.

на нагрузке - измеряемое.
на генераторе - константа, в уравнении . и в жизни (с достаточно хорошим приближением)

В Вашем случае мы нарушаем согласование и получаем лажу, "сажая" генератор

как Вы "посадите" генератор с околонулевым выходным сопротивлением, если даже Z=0, а Rload=1кОм????

ну не настолько же.....

А еще лучше соберите стенд

я с этим через день работаю - измеряя индуктивности разного всякого

А причем тут звуковая карта?

при том, что Вы показываете графики, снятые через нее

Софтом можно сэмулировпюать что угодно.

совершено верно. почти.

1кОм сопоставимо с сопротивлением головки на СЧ и много меньше сопротивления на ВЧ))))

и что?

Какие тут могут быть:

да самые простые. даже у В3-38 входное на порядок-два выше нагрузки.
не говоря о других В...

Rout у Вас это Z .

это у ВАс.
у нас - выходное сопротивление ноль (ну пусть 5 Ом) - в разы/порядки ниже Z.
Вы в самом деле не понимаете? или это троллинг такой

[eddddy]

вот прочитаете - поговорим, о прочитанном )))

это как о Титце и Шенке - набрали в тырнете название, увидели обложку (первые издания НЕ зеленые) - и давая про их косяки )))

[VeschiiOleg]

нет в формуле никаких потерь, -

В Вашей много чего нет... Но главное - нет понимания: где что измеряем и почему делать нельзя как Вы написали. Берете формулу, не понимая многих нюансов.

Выход простой и указан выше: собираете стенд и делаете лабораторную работу. Я вижу, что Вы только телоетизируете пока)))
Графики мои не касаются измерения импеданса)))
Сопротивлерие генератора не околонулевре, в лучшем случае 600 Ом в худшем 2кОма. Про 5 Ом я говорил выше, но это редкость.

[fireproof]

приехали энкодеры для новой конструкции ДН:

Неужели, пошёл процесс!?? ? Отвлекают Вас ... а мы хотели поcлушать уже в 2027 г

[eddddy]

В Вашей много чего нет... Но главное - нет понимания: где что измеряем и почему делать нельзя как Вы написали. Берете формулу, не понимая многих нюансов.

ну расскажите про нюансы, о которых не знаю. (попробуйте без эмоций, и технически)
ни я, ни природа.

Я вижу, что Вы только телоетизируете пока)))

как же хочется Вас пригласить в мои пенаты )))

опротивлерие генератора не околонулевре, в лучшем случае 600 Ом в худшем 2кОма.

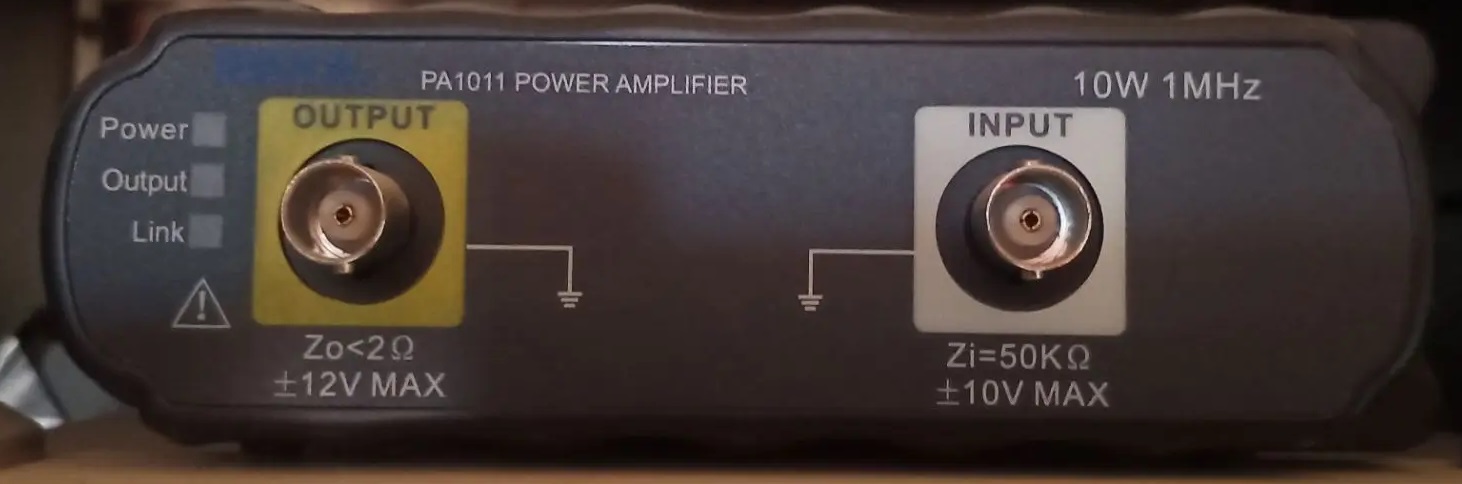

ща покажу с около нулевым:

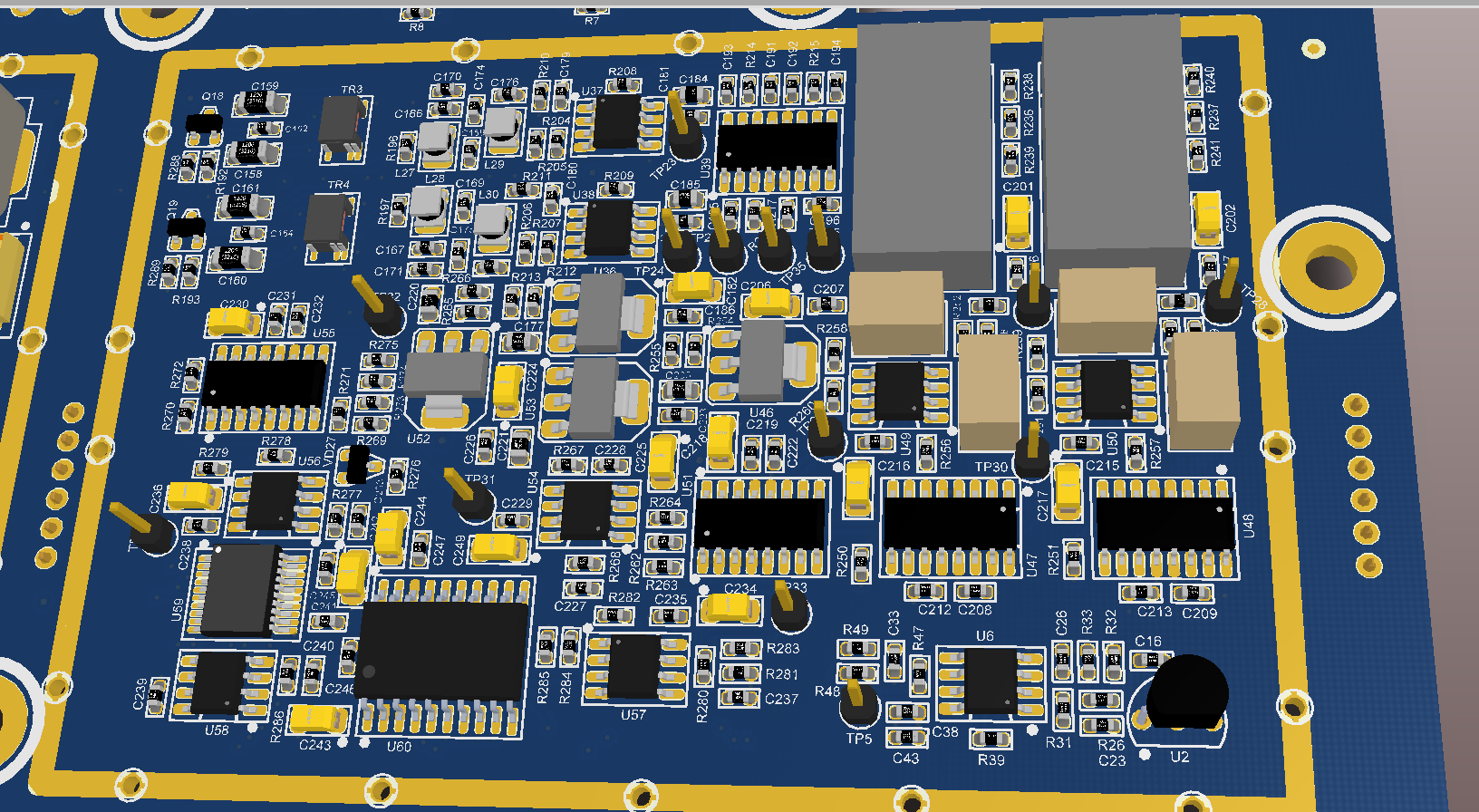

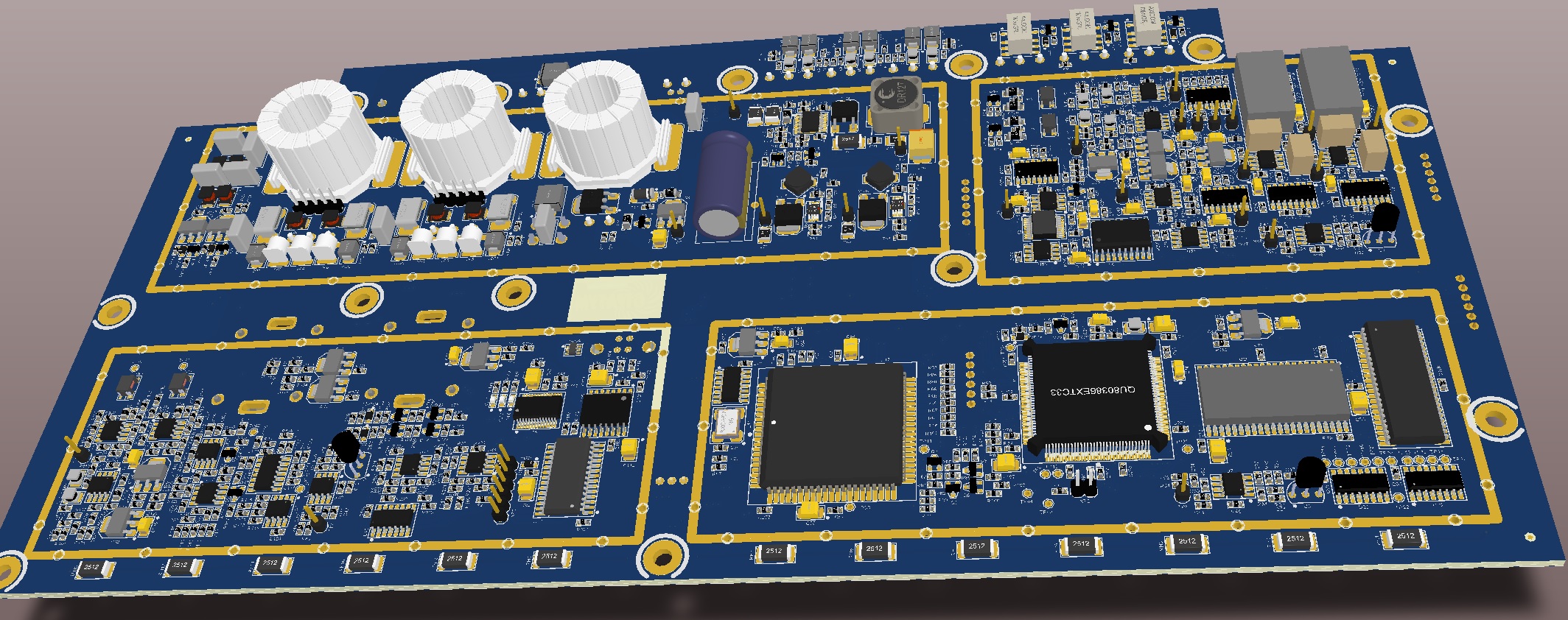

прочитаете, что написано на BNC выхода? или расшифровать : Zo<2R

[eddddy]

Неужели, пошёл процесс!??

да он идет. иногда быстро, инога медленно.
с нуля - это значит, что все по своему. по всем граблям, ранее кем-то пройденным.
но, конечно, с учетом опыта других

[eddddy]

а мы хотели поcлушать уже в 2027 г

в следующем на выставке послушаете ))
у Олега спросите, где и как

[eddddy]

поправка: если кирпич на голову раньше не упадет
