Цифровая FM планка для р/п ВЭФ. Полная шкала.

[Asmodey]

Продам цифровую FM планку для радиоприемников ВЭФ версии 3.1. с полной равномерной шкалой. Последняя версия (с единичкой после точки) с возможность простого подключения светодиода для индикации точной настройки. Планка рассчитана на установку в радиоприемники ВЭФ-12, ВЭФ-201, ВЭФ-202, ВЭФ-204 и ВЭФ-206 без каких-либо доработок приемника и без подстройки самой планки. Ссылки на видео и фото внизу объявления. Планка устанавливается на диапазонный барабан, дополнительные платы подключаются к плате ВЭФа несколькими касаниями паяльника. Для крепления планки и плат используются штатные винты и саморезы приемника. Благодаря дополнительным платам остаются на месте ДВ-СВ-КВ диапазоны (частоты «родных» диапазонов не сдвигаются), АМ радиоприему планка не мешает совершенно. Единственная настройка которую нужно сделать после монтажа в приемник – нажатие одной кнопки на задней стороне планки, для укладки шкалы в диапазон. Не нужно долго и мучительно подбирать конденсаторы или резисторы для укладки. Установка производится по видеоинструкции, где указаны все необходимые операции (ссылки ниже). Установить сможет любой человек владеющий паяльником. Каких-то знаний в области радиоэлектроники для установки не требуется. По видеоинструкции было вмонтировано в радиоприемники более 2500 изделий к настоящему времени, проблем ни у кого не возникало. В комплект входит: FM планка, плата ключа питания и плата согласования.

Данная планка выполнена на основе цифрового DSP FM чипа Si4702, и выгодно отличается от прежней моей конструкции на чипе KT0936 (разработанной семь лет назад). Микросхема KT0936 тогда «пошла в народ», и пользовалась широкой популярностью, но, к сожалению, была снята с производства и сейчас в продажу фактически не поступает (за исключением некондиционных и бракованных чипов). Замена микросхемы тюнера позволила увеличить перегрузочную способность и избирательность, в силу чего FM планка может работать теперь в условиях сильнейших помех без снижения чувствительности. Чувствительность этой планки такая же как у предыдущих моделей – около 1,5 мкВ. По утверждениям заказчиков такой чувствительности хватает для приема FM радиостанций на расстоянии до 100 километров. Были случаи приема на дальности до 150-600 километров, но нечастые. Диапазон от 87,5 до 108 МГц. Перегрузочная способность тюнера 105 дБ (фактически рекордная для такого рода устройств). Нижний предел напряжения питания FM планки от 4,5 вольт. Потребляемый от источника питания ток до 25 мА.

Схема FM планки позволяет подключить к радиоприемнику светодиод для индикации точной настройки на радиостанции (последнее фото). Подключение модуля индикатора осуществляется двумя проводами без каких-то изменений в схеме приемника. Модуль индикации в комплект не входит и продается отдельно. На работоспособность планки модуль не влияет.

Планка обладает термостабильностью достаточной для работы без ухода настройки при изменениях температуры на +/- 8 градусов от начальной при включении. Надо сказать, что это очень хороший результат, далеко не все подобные устройства могут похвалится устойчивость настройки к уходу температуры. В некоторых приходится постоянно подкручивать ручку настройки чтобы вернуть на место «убежавшую» радиостанцию. Если же открыть форточку, тогда ситуация становится просто катастрофической… В данной конструкции эта проблема решена полностью. Кроме того, при каждом включении FM планка ищет станции в районе плюс-минус 150 килогерц от текущей частоты настройки, и если находит, то настраивается на нее и фиксирует настройку. Это сделано для того, чтобы скомпенсировать возможный уход настройки со станции в ходе длительного постоя в выключенном состоянии.

Ссылка на видео с демонстрацией работы планки версии 3.1 с индикатором точной настройки:
На Rutube: https://rutube.ru/video/ab74ecaf9902b84 ... 96c3/?r=wd
На Яндекс Диске: https://disk.yandex.ru/i/g6YJFh8i9YtZgQ

Ссылка на видео с инструкцией по установке планки:
На Rutube: https://rutube.ru/video/c1f73c1298e1584 ... 76fb/?r=wd
На Яндекс Диске: https://disk.yandex.ru/i/48n9jJkviiXyNQ

На видеоинструкции показана установка изделия самой первой версии, по старым схемам и на самодельных платах. Сейчас планка заметно отличается, все платы фабричного изготовления. Но процесс установки никак не изменился, все действия остались прежними, планка последней версии устанавливается точно так же. Видео менять не хочу, очень уж оно удачное получилось.

Цена комплекта на данный момент составляет 2000 рублей, плюс расходы на доставку. Цена модуля точной настройки сейчас 250 рублей. В будущем цены могут быть скорректированы. Возможен заказ на Авито с дешевой авито доставкой.

[Asmodey]

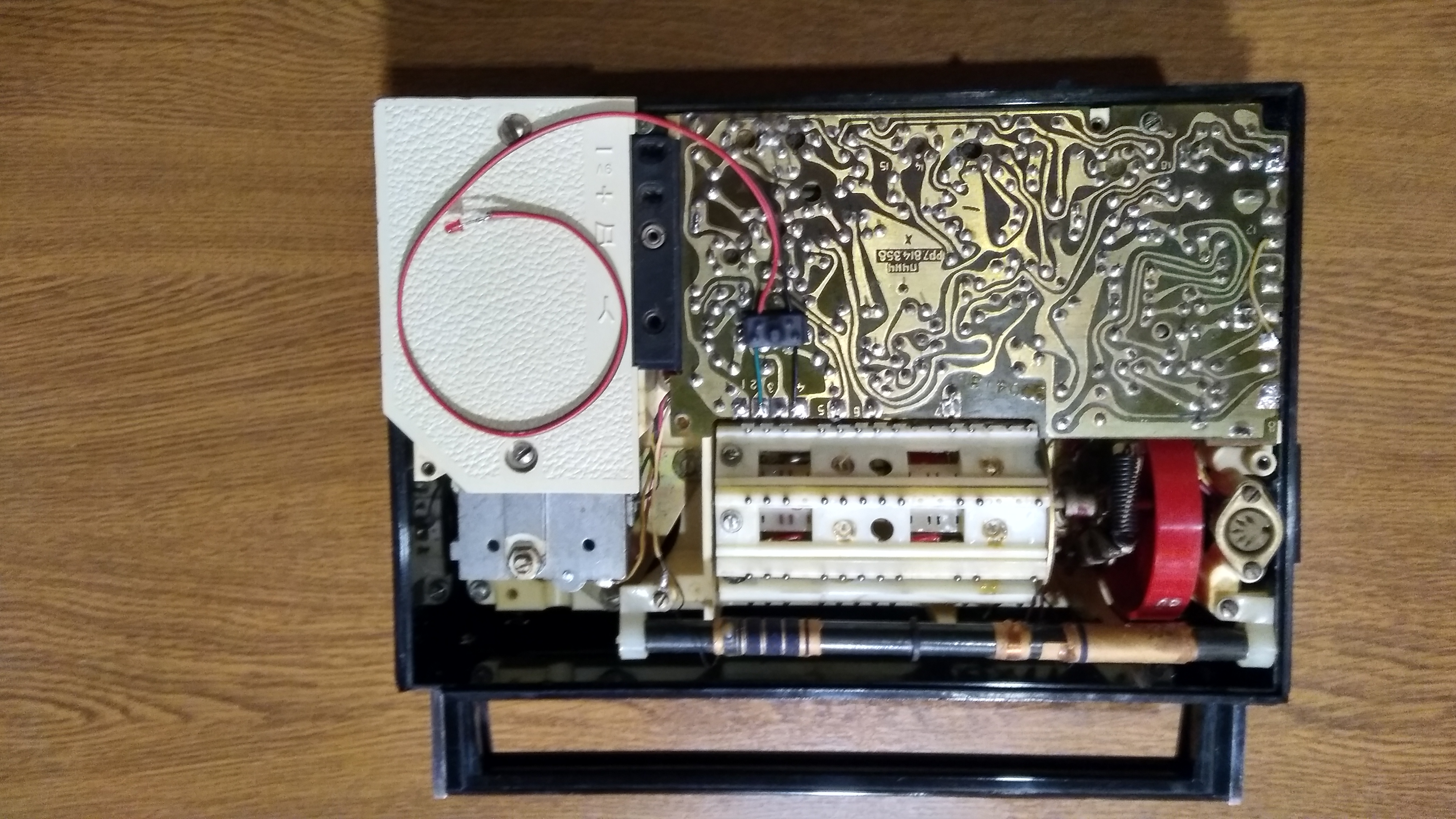

Хочу отдельно сказать о модуле индикации точной настройки. Я не первый, кто придумал выводить с установленной на вращающемся барабане FM планки сигнал на светодиод для индикации точной настройки на станцию. Но все варианты что я видел предусматривают достаточно внушительные изменения в схеме радиоприемника: обрезание и перепаивание проводов, нарушение конструкции, и вообще, надо очень серьезно покопаться во внутренностях ВЭФа для подключения светодиода. Вот мой вариант – небольшой модуль в термоусадке подключаемый к плате ВЭФа двумя проводками. Два раза касаемся паяльником и получаем индикацию точной настройки.

Длина провода от модуля до светодиода 350 миллиметров. Дотянется до любого места в ВЭФе. Цена модуля сейчас составляет 250 рублей.

[Asmodey]

На основе платы от FM планки выполнена еще одна конструкция – универсальная FM плата со специальной прошивкой, с легкостью настраиваемая под любой КПЕ. Все параметры как у представленной выше FM планки для ВЭФов, но в отличие от нее эта плата может работать с конденсатором переменной емкости с любыми номиналами и с какой угодно формой пластин. ВСТРАИВАЕТСЯ В ЛЮБОЙ РАДИОПРИЕМНИК. Настройка платы заключается в градуировке шкалы по 11 точкам нажатием кнопки, что позволяет получить полную и равномерную шкалу в любом радиоприемнике.

Плата была проверена в нескольких полупроводниковых и ламповых радиоприемниках и показала отличные результаты. Кроме того, произведена проверка более чем с десятком различных КПЕ с емкостью от единиц до тысяч пикофарад. В том числе с конденсатором переменной емкости 2-16 пФ (довольно маленькая емкость) из УКВ блока радиоприемника «Океан», и в качестве эксперимента с керамическим подстроечным конденсатором 6/25 пФ. Во всех случаях после градуировки получалась равномерная шкала от 87,5 до 108 мегагерц. Со стабильной, не сбивающейся со станции настройкой.

Плата не требует подбора каких-либо элементов для настройки. Для градуировки на шкалу приемника крепится бумажная лента, на которой шкала 11_ю метками делится на 10 равных частей (этого не требуется, если на шкале уже нанесен равномерный ряд заводских меток в количестве 11 шт.) Затем стрелка последовательно устанавливается на каждую метку, и нажатием кнопки в память записывается соответствие емкости КПЕ для каждой метки. После 11 нажатий установленный на плате микроконтроллер пересчитывает коэффициенты линеаризации, и мы получаем равномерную шкалу на всю проградуированную длину. Затем бумажная лента с разметкой удаляется. Шкалу можно градуировать слева направо или справа налево, в первом случае точка шкалы 87,5 МГц будет слева, а 108 МГц справа, во втором случае наоборот. Процесс градуировки шкалы радиолы «Рекорд» показан на видео по ссылке внизу. Не слишком щепетильные могут нанести метки маркером прямо на стекло, а после градуировки удалить их спиртом. Или линейку приложить к шкале на время градуировки.

Градуировка производится один раз, результаты настройки записываются в память FM платы. Процесс контролируется подключенным к плате внешним светодиодом. После окончания градуировки этот же светодиод служит индикатором точной настройки – зажигается при настройке на станцию и гаснет при расстройке. С этой платой можно забыть как страшный сон возню с платами на основе «генератора», которые в диапазон укладываются при большом везении после утомительной настройки. Материалы по подключению и настройке предоставлю по требованию покупателя.

Напряжение НЧ сигнала на выходе этой FM платы 0,5 вольта, чего достаточно для подключения почти к любому радиоприемному или звукоусилительному устройству. Габариты платы 90x16 мм.

Цена универсальной FM платы сейчас 1650 рублей. В дальнейшем цена может измениться. Отправка из города Саранска по договоренности любыми доступными способами. Доставку оплачивает покупатель.

Видео с градуировкой шкалы в радиоле "Рекорд":
На Ютубе: https://youtu.be/cgt-zVaSiNE?si=29GQihWdStSG65IR
На Рутубе: https://rutube.ru/video/d3b5cfce76311d6 ... 924b/?r=wd

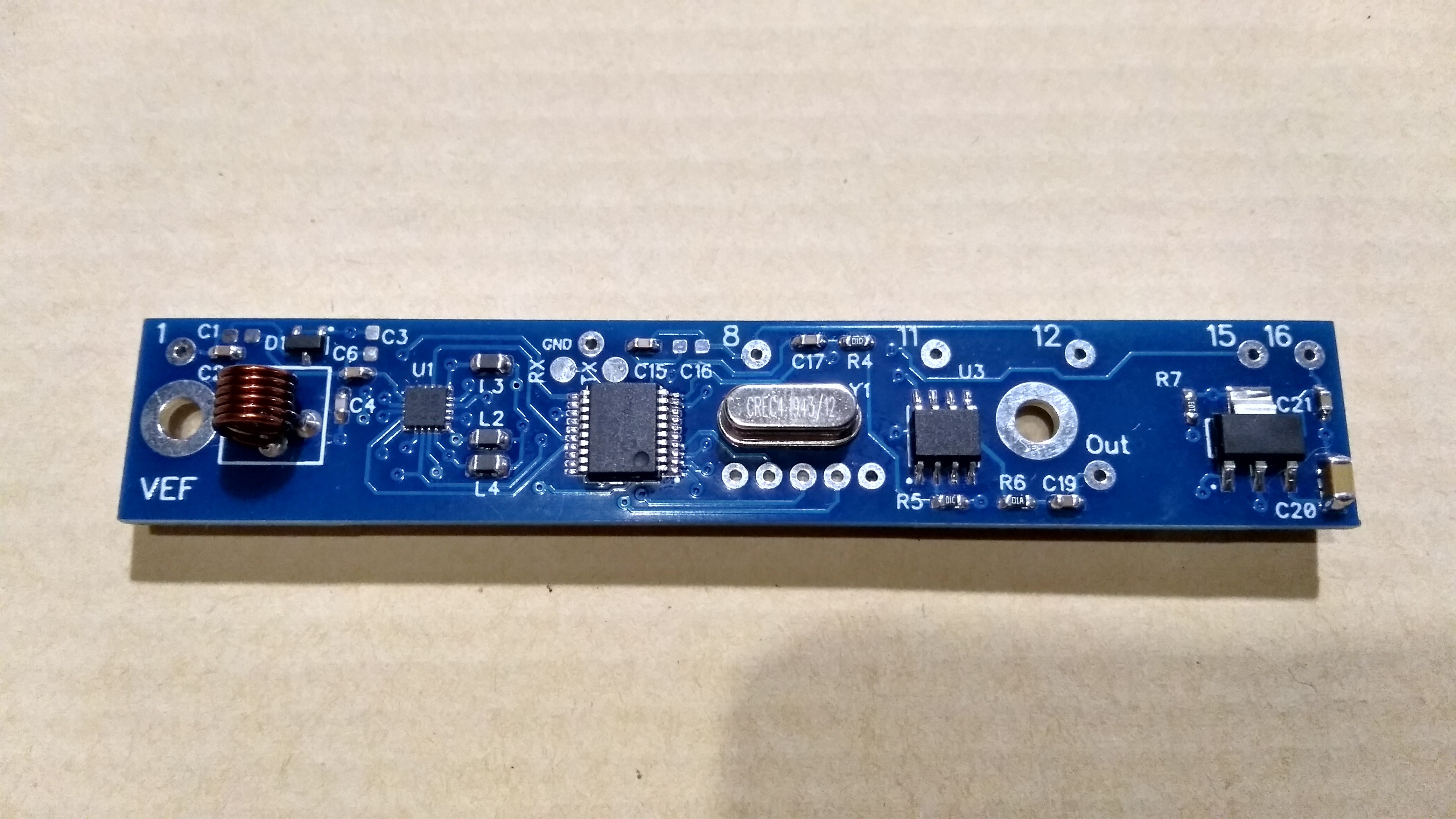

Фото вид сверху:

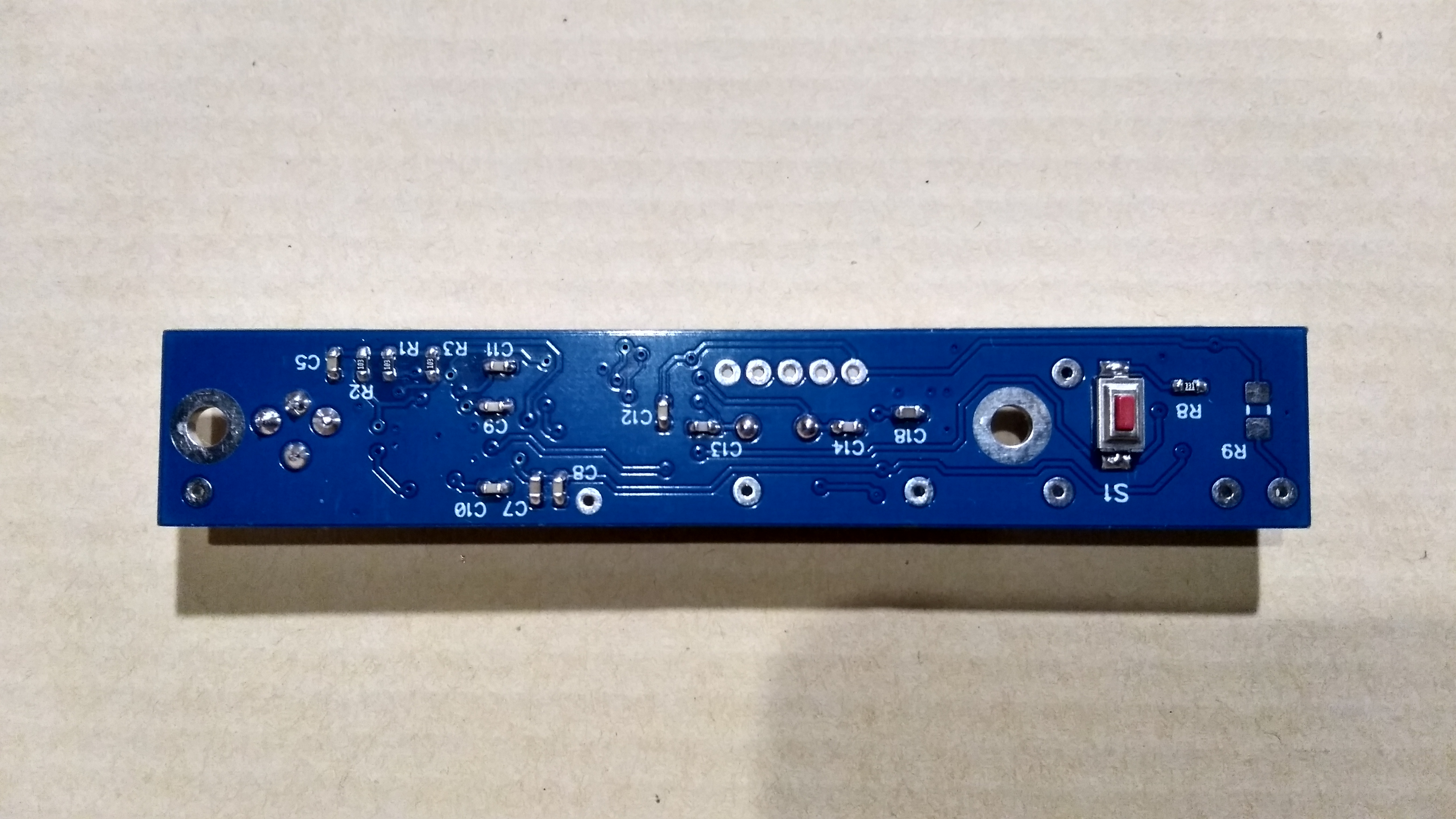

Фото вид снизу:

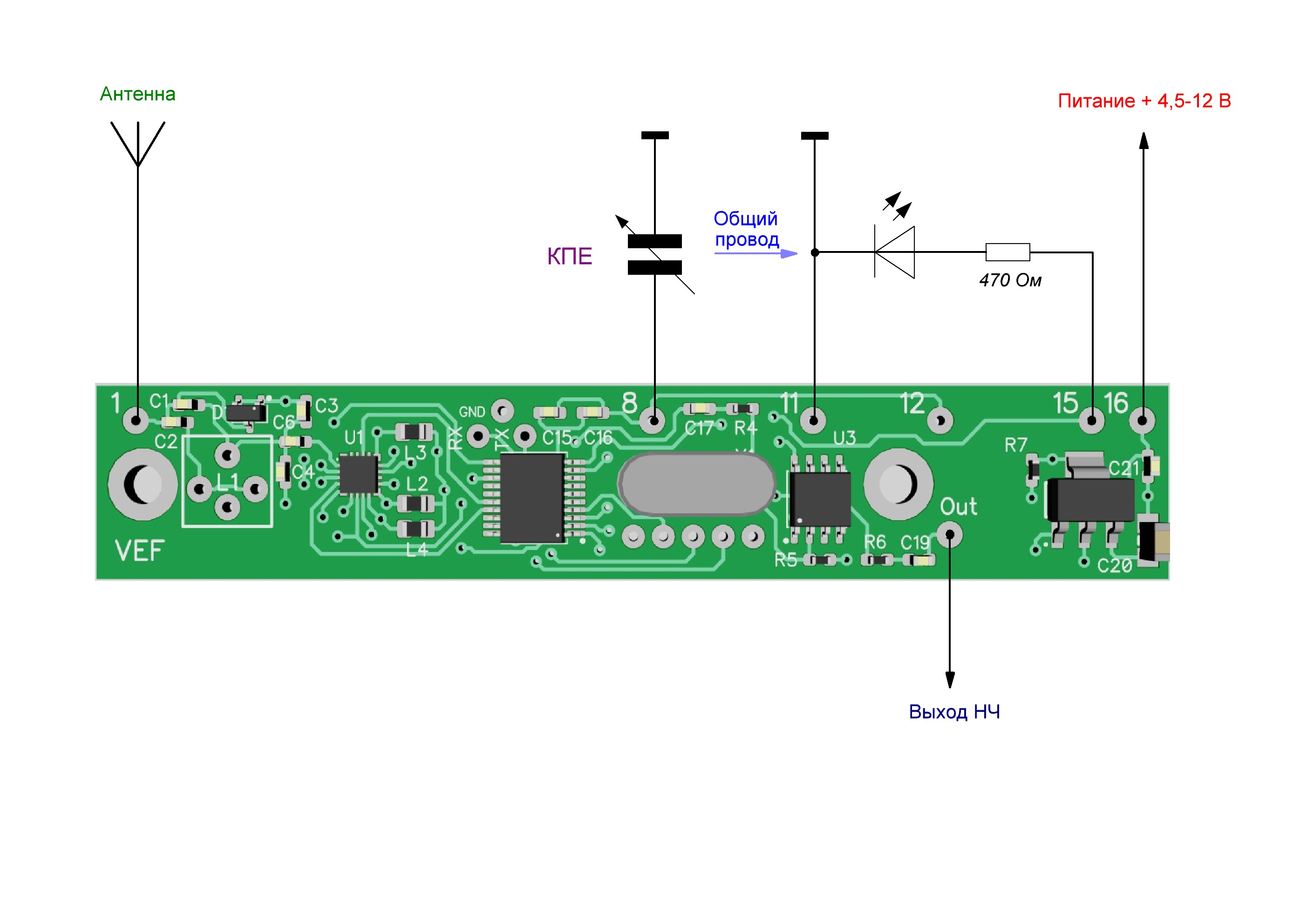

Подключение:
