ищу схема иж-302 на транзисторах КТ и зачем это в нём

[9922]

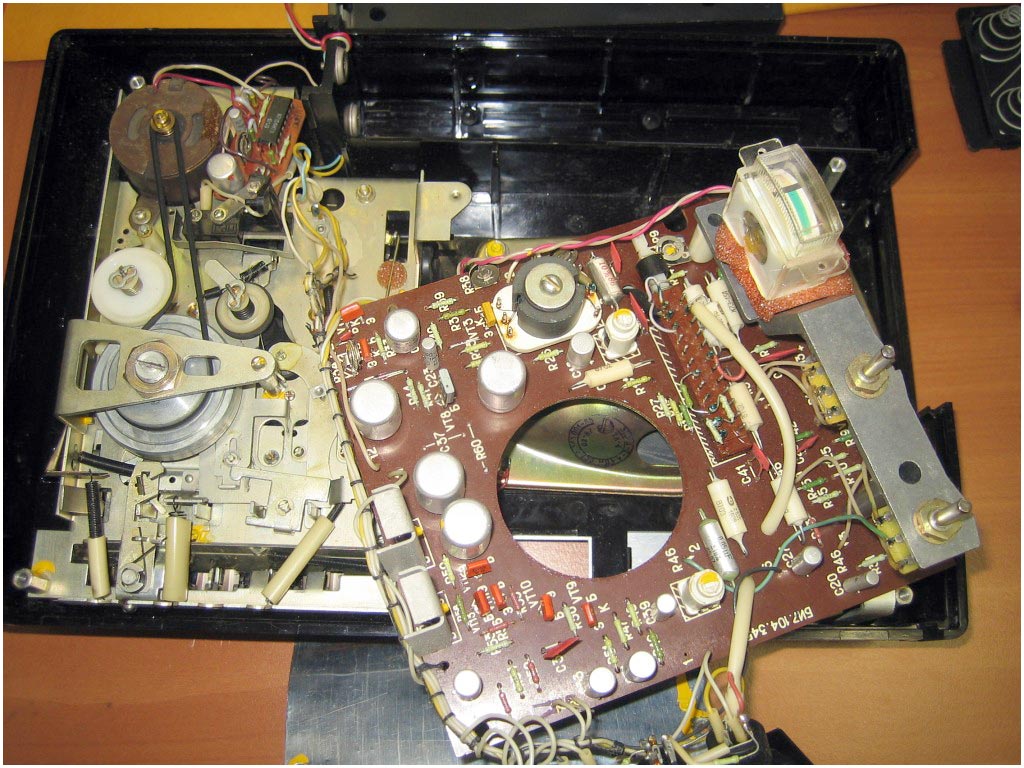

нужна схема иж302 на транзисторах КТ вот от такого

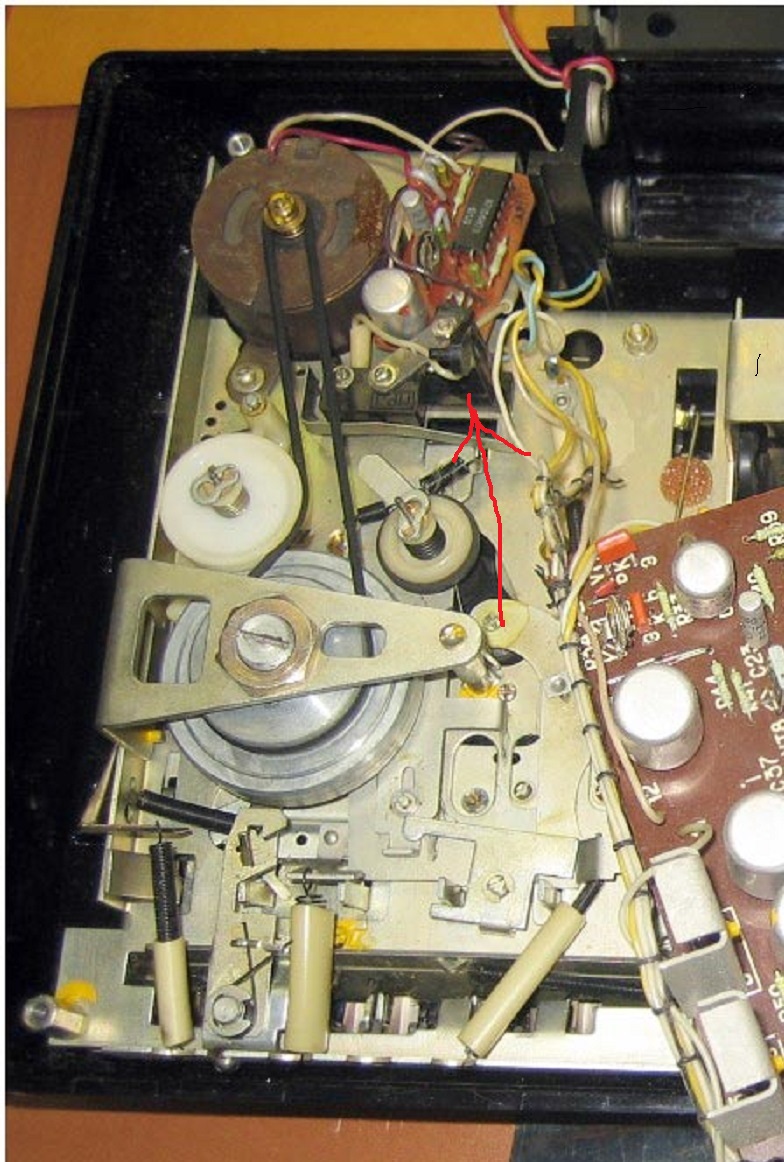

зачем на протяжке эта чёрная штука под выключателем

[Борис 63]

Черная штука (пластик) там за тем,что если стоит советский двигатель с выносной платой РЧВ - то она задействована для фиксации платы.
Если мотор со стабилизатором внутри - то эта пластмасска не нужна. Но ставили во все аппараты.
У меня их очень много проходило. везде стоит такая пластмасска.

Схемы нет (к сожалению) да он и без нее легко ремнотируется. Для начала все электролиты поменяйте и процентов 90 аппарат оживает.
Только с платой поосторожнее - дорожки тонкие и от перегрева отлетают...

[Борис 63]

У вас ,кстати ,стоит наш мотор - но плата находится в горизонтальном положении.
Бывает так,что ее вертикально ставили - вот тогда черная пластмассовая деталь нужна для фиксации платы. Чтобы не шаталась. Такая конфигурация как у вас мне не попадалась...

И в плате РЧВ меняйте тоже 2 кондера. Так же обязательно переберите двигатель,иначе он нормально работать не будет.

[protol]

Кстати, да.. Плата более, чем не частая!.. Уж сколько их перехвал, такое впервые вижу..
Какого года аппарат, если не секрет?

[Nogood]

https://rw6ase.narod.ru/index1/mag_ml/m ... instr.djvu
https://rw6ase.narod.ru/

[protol]

Nogood, сами смотрели схему, на которую ссыль дали?

[jas]

А разве там схема не от Электроники-302? Какой-нибудь вариант должен попасть!

[Karlson1664]

разве там схема не от Электроники-302?

Я даже 301-й на КТ не помню....

[volkoff]

https://disk.yandex.ru/d/jBZIW1ct4lza-g 9922 качайте, правда там фото, но видно хорошо.

[jas]

Я даже 301-й на КТ не помню....

Спецом посмотрел в виртуальном музее схемы Иж-302 и Электроник-302 - все на кт315,3102 и пр... Есть УНЧ на ГТ403 - версий полно!
И фраза про преемственность схем оттуда: "Кассетный магнитофон "ИЖ-302" с I-кв 1982 года выпускал Ижевский мотозавод. Магнитофон создан на базе магнитофона ''Электроника-302'', учитывая модернизации." Не понимаю, в чём проблема!?
