fireproof писал(а): Пн июн 08, 2026 10:39 pm к какому аппарату прилагалась?

БИ 2.068.000 Радиотехника У-101 с КР1534ПП1

А вот проверить иногда надо...
На аноды "плюс", на сетки тоже, но желательно ограничить ток резисторами до 10-15 мА(2кОм) при обрыве-провисании накала. Потенциал накала для исключения засветки неработающих сегментов лучше приподнять стабилитроном на 7-8 Вольт.
Как пример БП6-1 от часов /pict/2026 ...

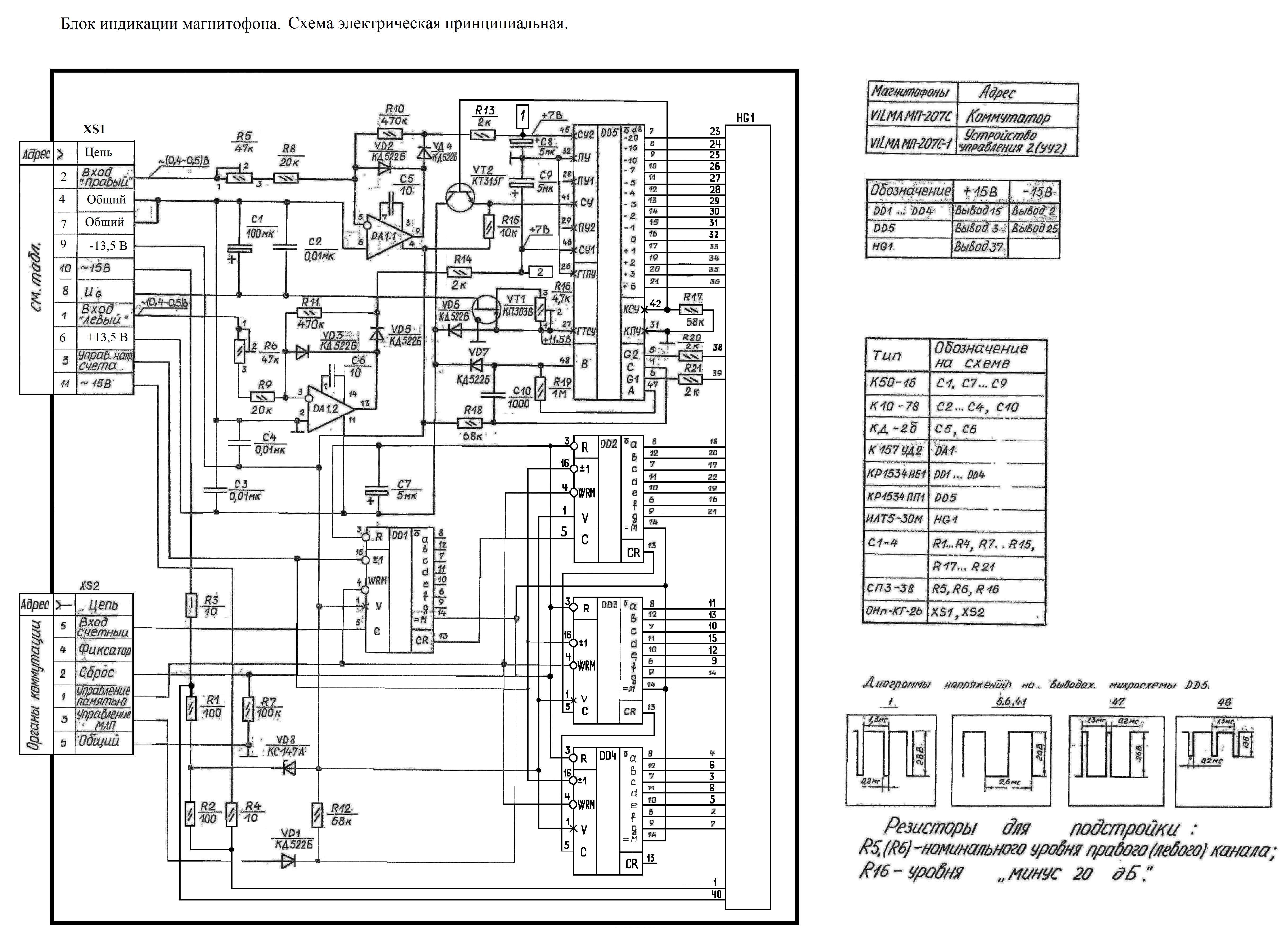

Схемы пока нет
Спасибо. Уже нашел в сети. Это реально предсерийный БИ 2.746.001. ПП 7.102.164 или ПП 7.102.184 отличаются небольшой геометрией проводников, как я понял.
Индикатор ИЛТ6-30М с сегментами из строенных полосок с транспарантами " 1К ", " 2К " и " dB ". Источник тока на биполярном ...

Неизвестная мне модификация ПП позволяет установить "пички" судя по регуляторам R4 СУ(средний) и R5 ПУ(пиковый) уровни и второму источнику тока на VD2.
Relanium у Вас есть фото платы со стороны проводников?

232 были как с обычными так и с пиками.
Открою большую тайну: с "пиками" были только БИ 2.746.002, БИ 2.746.002-01 и БИ 2.746.002-03.
Они отличались схемой и типами индикаторов, расположенных горизонтально к плате, но у всех каналы на индикаторе обозначались " 1К " и " 2К ".
/pict/2026/06/07 ...

БИ 2.068.001 применялся:
АСТРА МК-111С
Вильма МП-207С
Вильма МП-207С-1
Радиотехника MП-7301
Романтика МЭ-222
Романтика МП-225
Санда-207С
Санда-207С-1
Яуза МП-221С-2

Вставлю имеющуюся инфу по цоколевке:
/pict/2026/06/06/П417М цоколевка_b14c98a8.jpg /pict/2026/06/06/П417Б цоколевка_cc769a9c.jpg /pict/2026/06/06/ИЛТ6-30М этикетка_5d1d5cc7.jpg
Колбы индикаторов ИЛТ6-30М были двух видов по расположению геттера: /pict/2026/06/06/ИЛТ6-30М (геттер снизу) 2_45eb41db ...
